Como é mantido o isolamento em um núcleo de transformador imerso em óleo?

Introdução aos núcleos de transformadores imersos em óleo

Núcleos de transformador imersos em óleo são amplamente utilizados em sistemas de energia devido às suas excelentes propriedades de dissipação de calor e isolamento. O óleo do transformador não atua apenas como refrigerante, mas também fornece isolamento elétrico ao núcleo e aos enrolamentos. Manter o isolamento adequado é fundamental para garantir uma operação segura, reduzir falhas e prolongar a vida útil do transformador. Compreender os componentes, mecanismos e procedimentos de manutenção de transformadores imersos em óleo é essencial para engenheiros de energia e pessoal de manutenção.

Componentes que afetam o isolamento

O isolamento de um transformador imerso em óleo depende de vários componentes principais: o núcleo, os enrolamentos, o papel isolante e o óleo do transformador. Cada componente desempenha um papel na prevenção de falhas elétricas e degradação térmica. Materiais de alta qualidade, design adequado e resfriamento adequado são necessários para manter o desempenho ideal do isolamento sob condições operacionais normais e anormais.

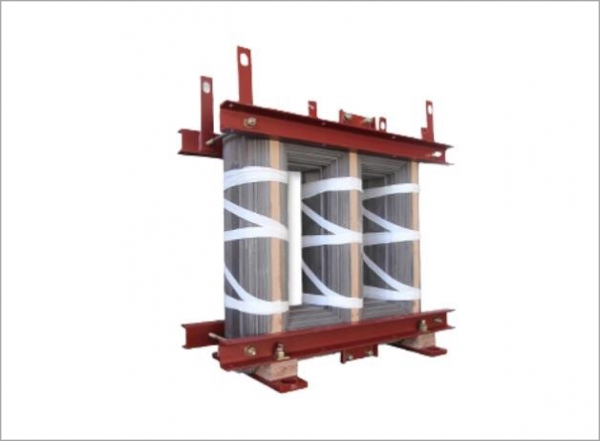

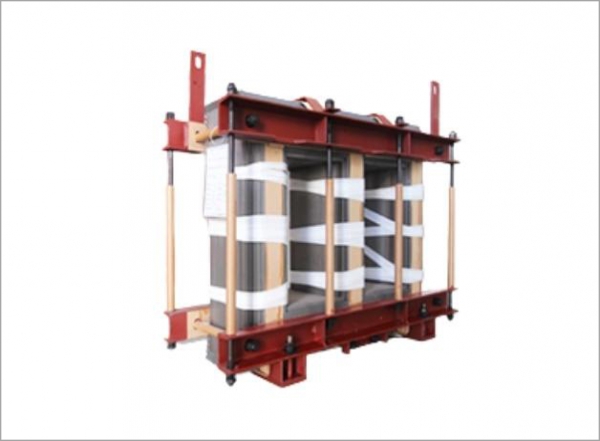

Núcleo e enrolamentos do transformador

O núcleo é normalmente feito de aço silício laminado para reduzir as perdas por correntes parasitas, enquanto os enrolamentos são compostos de condutores de cobre ou alumínio isolados com verniz ou papel impregnado. O isolamento adequado entre os enrolamentos e entre os enrolamentos e o núcleo evita curtos-circuitos e descargas parciais. Inspeções regulares ajudam a detectar desgaste ou deformação do isolamento causado por tensões térmicas e mecânicas.

Papel isolante e cartão prensado

O isolamento de papel e cartão prensado é usado ao redor dos enrolamentos e entre as seções do núcleo. Esses materiais são altamente sensíveis à umidade, envelhecimento térmico e contaminação por óleo. Manter a secura e a impregnação adequada do óleo é fundamental. Com o tempo, a degradação do isolamento pode levar à redução da rigidez dielétrica e a possíveis quebras se não for monitorada e tratada.

Papel do óleo de transformador no isolamento

O óleo do transformador tem dupla finalidade: resfria o transformador e fornece isolamento elétrico. A rigidez dielétrica do óleo evita quebras entre os condutores e o núcleo aterrado. A qualidade do óleo afeta diretamente a capacidade de isolamento; impurezas, umidade e envelhecimento podem reduzir a rigidez dielétrica, tornando essenciais testes e manutenção regulares do óleo.

Tipos de óleo de transformador

O óleo mineral é o meio isolante mais comum devido à sua disponibilidade, estabilidade térmica e economia. Óleos sintéticos, como fluidos à base de silicone ou ésteres, oferecem maior resistência ao fogo e biodegradabilidade. A escolha do óleo impacta os procedimentos de manutenção, sendo que os óleos sintéticos geralmente exigem manuseio e monitoramento mais cuidadosos.

Monitoramento e teste de isolamento

A manutenção do isolamento requer monitoramento e testes de rotina do óleo do transformador e do isolamento sólido. A detecção precoce de umidade, contaminantes ou degradação evita falhas catastróficas e garante confiabilidade.

Procedimentos de teste de óleo

Os testes regulares de óleo incluem medição de rigidez dielétrica, teor de água, acidez (número de neutralização) e análise de gases dissolvidos (DGA). O teste de rigidez dielétrica garante que o óleo possa suportar tensões operacionais sem quebra. A medição de umidade indica possível deterioração do isolamento, enquanto o DGA detecta sinais precoces de falhas elétricas ou térmicas no transformador.

• Medição de tensão de ruptura dielétrica
• Determinação do teor de água usando titulação Karl Fischer
• Testes de acidez e neutralização para monitorar o envelhecimento do óleo
• Análise de gás dissolvido para detectar superaquecimento ou arco

Monitoramento de Isolamento Sólido

O isolamento de papel e cartão requer monitoramento cuidadoso. Testes de descarga parcial, medições de resistência de isolamento e inspeções visuais detectam sinais precoces de quebra de isolamento. Em grandes transformadores, os sensores on-line podem monitorar continuamente os níveis de umidade e os gradientes de temperatura para alertar as equipes de manutenção sobre possíveis problemas.

Práticas de Manutenção Preventiva

A manutenção preventiva garante a longevidade do isolamento e a confiabilidade do transformador. As técnicas incluem filtragem de óleo, desumidificação e inspeções periódicas. Contaminantes, umidade e produtos de oxidação são removidos do óleo para restaurar as propriedades dielétricas e melhorar a eficiência do resfriamento.

Filtração e Purificação de Óleo

A filtragem de óleo envolve a passagem do óleo do transformador através de desidratadores a vácuo, unidades de desgaseificação e filtros de carvão ativado para remover água, gases e partículas. A filtração regular restaura a qualidade do óleo e prolonga a vida útil do isolamento. A purificação é particularmente importante após a instalação do transformador ou após procedimentos de manutenção que introduzem ar ou umidade no sistema.

Gerenciamento de temperatura e resfriamento

As altas temperaturas aceleram o envelhecimento do isolamento. É fundamental manter o resfriamento adequado por meio da circulação de óleo, da eficiência do radiador e do monitoramento da temperatura ambiente. O superaquecimento pode degradar o isolamento do óleo e do papel, reduzindo a rigidez dielétrica e aumentando o risco de falha.

Controle de umidade e desumidificação

A umidade no óleo e no isolamento sólido reduzem significativamente o desempenho dielétrico. Sistemas respiratórios, respiradores de sílica gel e técnicas de desidratação a vácuo removem a água do óleo e do cartão prensado. Os procedimentos de secagem garantem que os níveis de humidade permanecem abaixo dos limites críticos, preservando a integridade do isolamento.

Cronogramas de manutenção de registros e inspeção

A manutenção eficaz do isolamento requer registros detalhados de testes de óleo, dados de temperatura, leituras de umidade e atividades de manutenção. Os cronogramas de inspeção devem ser seguidos com base na classe do transformador, no perfil de carga e nas condições ambientais. Estratégias de manutenção preditiva podem evitar falhas inesperadas, identificando tendências nas condições do óleo e do isolamento.

Conclusão

Manter o isolamento em um núcleo de transformador imerso em óleo é fundamental para segurança, confiabilidade e longevidade operacional. Ao compreender as funções do óleo, do isolamento sólido e dos sistemas de monitoramento, e ao implementar práticas de manutenção preventiva, os operadores podem minimizar falhas e prolongar a vida útil do transformador. Testes de óleo de rotina, filtração, controle de umidade, gerenciamento de temperatura e inspeções programadas constituem a espinha dorsal de estratégias eficazes de manutenção de isolamento.
